超聲波點焊機說明書
產品參數：
|
型號 |
JL-1020氣動超聲波點焊機 |
|
操控方式 Touch screen |
腳踏式 |
|
工作頻率(KHz) Frep. |
20 |
|
超聲功率（W）Uitrasonic Power |
1000 |
|
功率可調（%）Power Range |
自動調整 |
準備階段：
將超聲波點焊機的換能器（變幅桿）輸出電纜線插頭和發生器相連接，并連接可靠；
確認換能器鈦合金模頭與支架底板的不銹鋼不直接接觸；
將超聲波點焊機接入220V/50Hz三芯電源,儀器控制面板上有一只綠色指示燈會亮,表示儀器已通電,可以進行操作。
警告：使用前確保換能器連接良好，打開電源按鈕。注意不連接換能器的情況下打開電路很可能會損壞電路，由于顧客不當操作造成的儀器損壞，不在保修范圍之內。
使用步驟：
1、頻率調節
面板上的微調頻率旋鈕可以調節頻率；出廠時已調節好。
警告：不建議顧客自行調節或頻繁調節。
若需要調節，請按以下方法：
（1）關閉超聲電源狀態下；
（2）確認換能器和發生器可靠連接正確；
（3）左手將換能器放入支架圓形環中，右手調節支架的兩調節緊固螺絲，根據口罩的厚度來調節鈦合金模具端面與支架臺面中間的不銹鋼間距，一般平面口罩為0.1~0.15mm（1張A4紙的厚度）;KN95口罩為0.2~0.25mm（2張A4紙的厚度）;
警告：換能器鈦合金模頭不得直接接觸不銹鋼，否則會使得換能器陶瓷片斷裂，模頭變形。
（4）用力并均勻擰緊兩個緊固螺絲，完全固定，不得有松動的現象；
（5）開啟超聲波發生器開關；
（6）左手慢慢旋動旋鈕，右手在鈦合金模具頭上下滑動觸摸，感覺有滑動感為最大，并無尖叫聲時為最佳匹配頻率，這時換能器為最佳工作狀態。
2、功率調節
調節功率旋鈕，觀察工作電流，根據焊接口罩厚度設置合適的焊接功率。
警告：空載時功率一般在0.15~0.25A為最佳，負載時電流在0.5~0.8A。
警告： 嚴禁超負荷工作，為了保護機器與換能器及模具，請合理設定最大工作電流。建議不得超過0.4A！

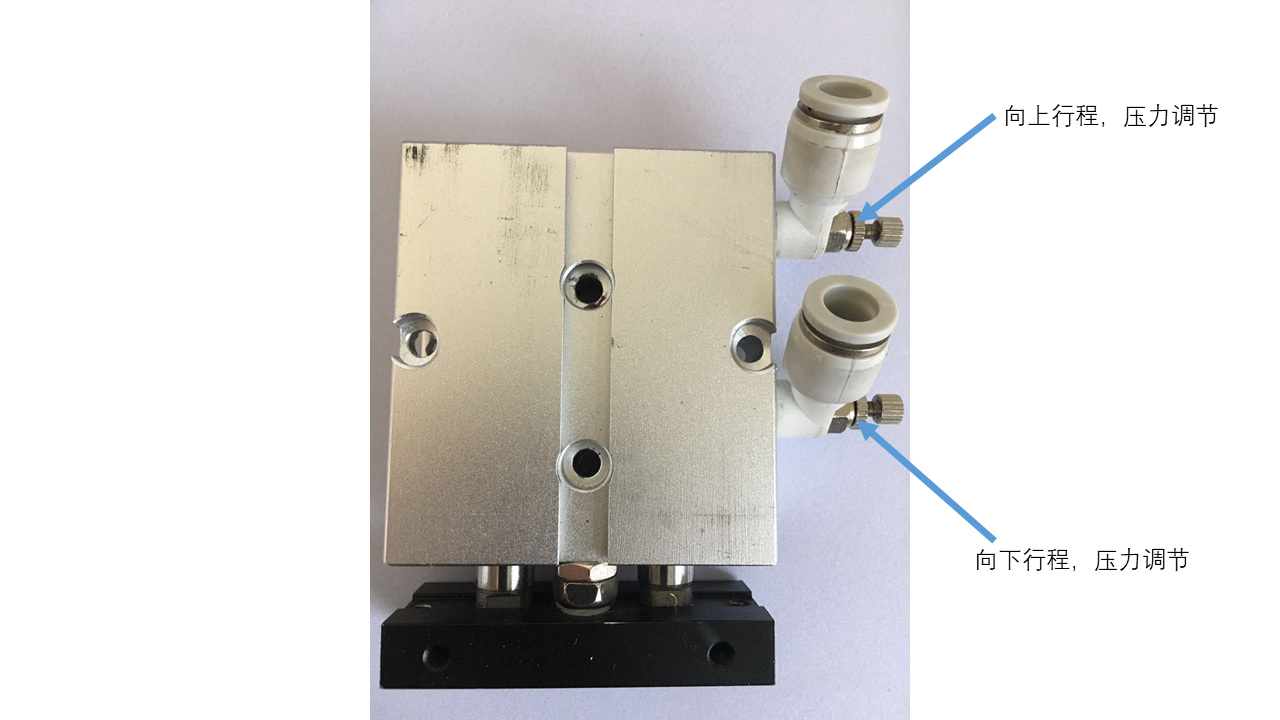

3、氣壓調節
調節向上和向下行程的氣缸壓力（順時針減小，逆時針增大），使得使得踩下腳踏后焊頭可以平穩接觸焊接面，注意不能引起焊接面的振動。
4、焊接時間設定
根據口罩的厚度請?jiān)O(shè)置不同的焊接時間，一般平面口罩時間在0.3~0.4S,N95時間在0.6~0.7S

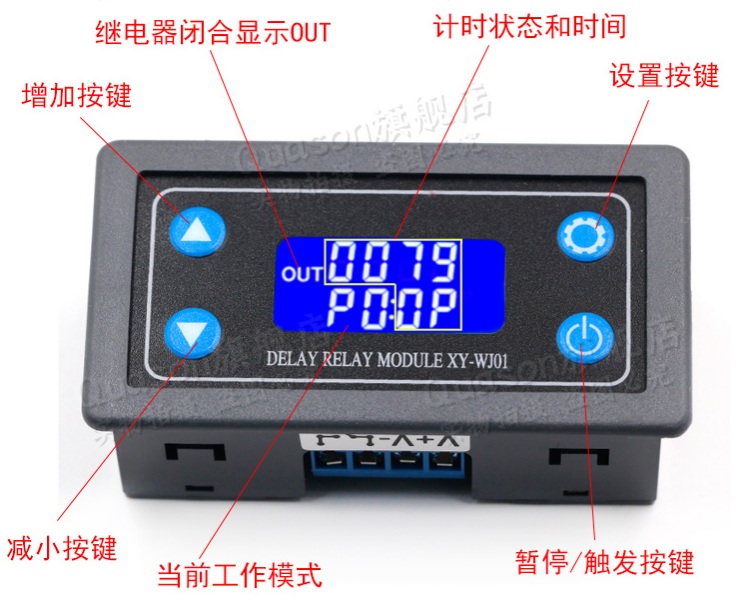

設定操作：
設定焊接時間（采用OP模式）
通過長按設置按鍵，進入設置界面
通過增加、減小按鍵，選擇工作模式，工作模式閃爍提示
短按設置按鍵，選定工作模式為OP，并進入?yún)?shù)設置
在參數設置界面，短按設置按鍵切換要修改的參數，短按/長按增加/減小按鍵進行修改
短按暫停按鍵切換切換計時單位（1s/0.1s/0.01s/1min）
所有參數設置完畢，長按設置按鈕，保存設置并退出
5、踩下腳踏，開始點焊。
警告：操作人員應培訓上崗，熟練并小心操作儀器，點焊時手指距離焊頭3~5mm,手指不要放在鈦合金頭下面直接腳踏，也不要疲勞操作。
